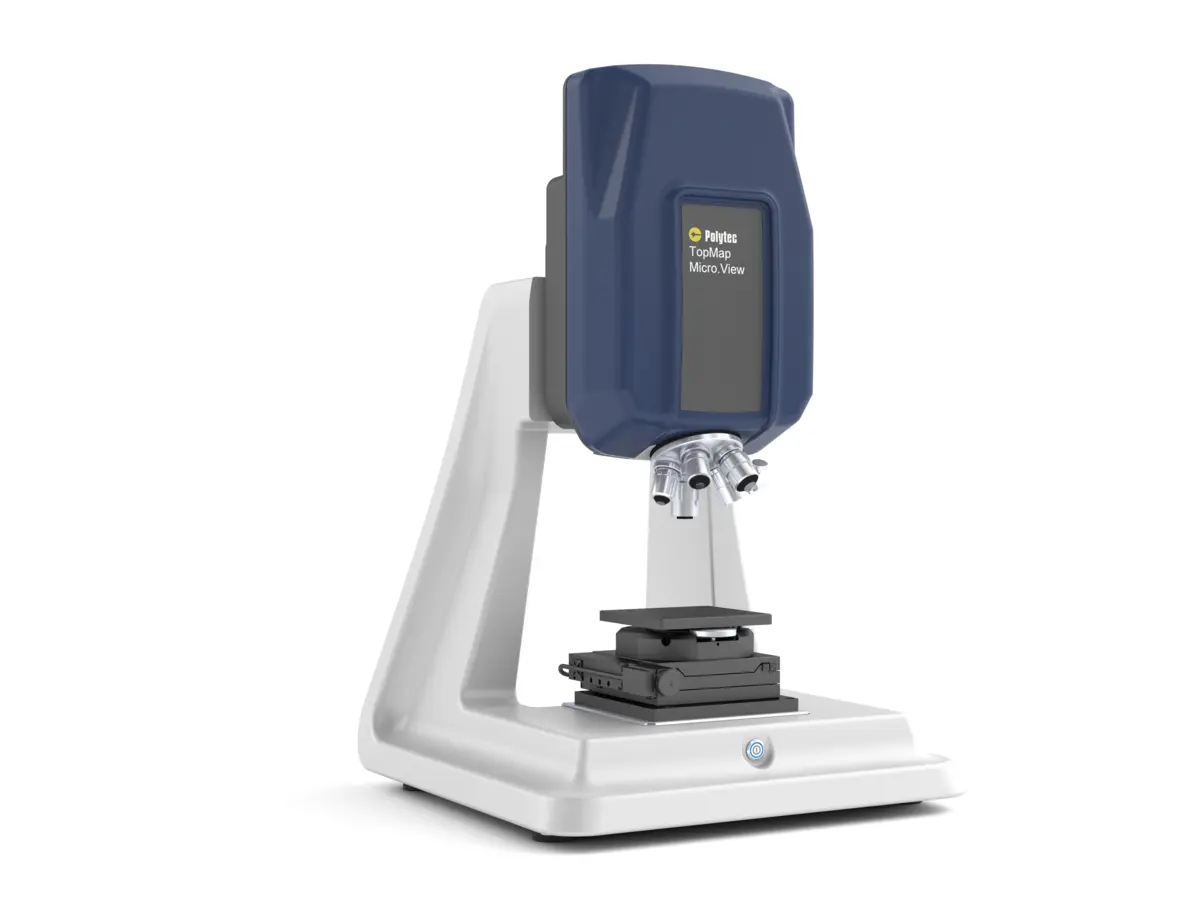

高性价比的3D表面粗糙度测量仪
粗糙度测量仪是Micro.View系列的预配置版本——专为追求高性价比的入门级用户而设计。它采用与高端型号相同的高精度光学传感器测头，可对从哑光到高反光的各类工件进行可靠的3D粗糙度与纹理分析。
- 符合ISO标准的粗糙度评估：轮廓线R参数 + 全表面S参数
- 紧凑型台式设计
- 可选配电动XY载物台
- 升级无忧保障：当您需要更多自动化功能时，提供极具吸引力的以旧换新方案
一款扎实可靠、高品质的粗糙度轮廓仪——是非接触式面阵粗糙度测量的理想入门之选。
Micro.View粗糙度测量仪配置方案，不仅能获取经典的粗糙度“轮廓线”参数（Ra、Rz……），还可输出真实的面阵数据（Sa、Sq……）——快速、非接触、可重复。
光学轮廓仪拥有更多优势：与触针式测量不同，光学表面轮廓仪可完整捕捉3D形貌，且无任何损伤样品表面的风险。
许多传统光学轮廓仪在面对高反光、深色、低对比度或透明材质时往往力不从心。Micro.View凭借内置的干涉图评估技术与SST智能扫描功能，可在不同采集设置下进行多次扫描，轻松攻克这一难题——即使面对复杂材质，也能实现可靠测量。

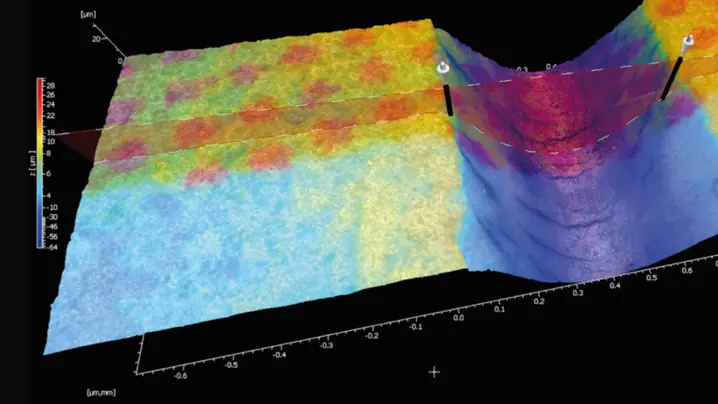

最终成果：无论是粗糙度、微观结构、台阶高度还是平面度评估，都能获得精准的3D数据——即便在最挑战性的表面上，同样表现出色。

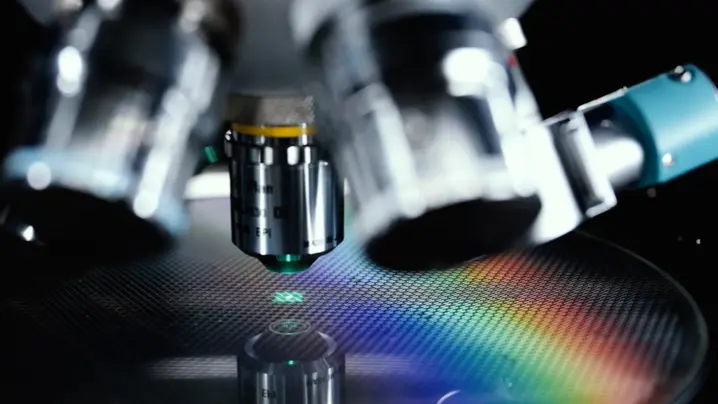

凭借数十年的技术积累，我们的工程师将干涉图的相位与包络评估相结合，并实现了极低的系统本底噪声。由此达成亚纳米级的垂直分辨率与卓越的3D数据清晰度。
这一精度水平，使工程师能够验证严苛公差、优化生产工艺，并确保产品的长期可靠性。

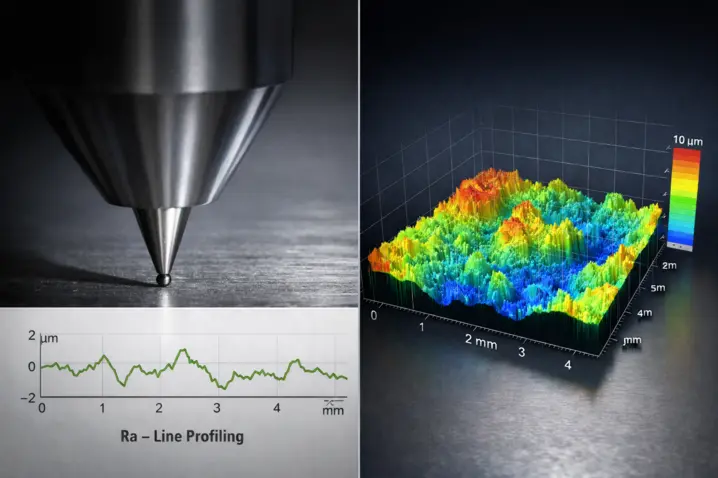

何时从触针式粗糙度仪升级到三维光学轮廓仪？
数十年来，触针式仪器以高效的方式测量单条轮廓线，实现对R参数（如Ra、Rz等）的快速检测。然而，与传统表面粗糙度仪相比，现代光学轮廓仪能够评估整个区域的面阵数据。这类面阵S参数已被ISO 25178等最新标准所采纳。
越来越多的客户正在向光学表面特性测量升级，其主要原因包括：
- 无损伤测量：轻松应对敏感或软质表面
- 更全面的纹理信息：获取完整表面形貌，而非单条迹线
- 更早、更可靠地发现功能缺陷
- 节省时间：通过更快的面阵扫描提升效率
- 符合最新工业标准：满足ISO 25178等规范要求
Polytec 3D表面粗糙度测量仪系统配置
粗糙度测量仪拥有 100 mm Z轴测量范围，并搭载连续扫描技术，能够以亚纳米级分辨率测量复杂形貌。该设备采用紧凑型台式设计，电子部件高度集成，安装简便，易于操作。
粗糙度测量仪以预配置方案交付，在优化的入门级价格下提供卓越性能。两种配置均涵盖典型粗糙度评估所需的所有功能：
- 传感器测头：具备亚纳米级分辨率能力，配5孔位物镜转塔
- 紧凑型基座：集成隔振系统
- 物镜配置：标配10倍物镜（更多物镜可选）
- 专业软件：支持符合行业标准的粗糙度评估（ISO 25178、ISO 4287、ISO 4288、ISO 21920 及 ASME B46.1）
放心选择适合您的表面轮廓仪，尽享“先试后买”服务
表面粗糙度测量仪规格
| 表面形貌性能 | 垂直范围（定位+测量） | 100 mm |
|---|---|---|
| 测量噪声 | < 0.6 nm | |
| 重复性 | < 0.2 nm | |
| 测量能力 | 样品反射率范围 | 0.05 ~ 100 % |
| 标准测量区域¹ | 0.79 mm × 0.58 mm | |
| 真拼接最大测量区域¹ | 171 mm² | |
| 测量点间距1 | 0.59 µm | |
| 数据点数 | 135.2万（有效像素） | |
| 样品定位 | 样品台尺寸 | 140 mm × 140 mm |
| XY载物台 | 基本版：无 进阶版：75 mm 电动行程（X/Y轴） | |
| 倾斜/旋转载物台 | 手动 | |
| 软件 | 符合行业标准的评估参数 | ISO 25178、ISO 4287 、ISO 13565 、ISO 21920 、ASME B46.1 |
| 自动化功能 | 测量与评估配方，支持真拼接（需搭配电动XY载物台） |
¹ 使用10倍物镜
欢迎下载
表面粗糙度测量常见问题解答
什么是光学表面粗糙度测量仪？
光学表面粗糙度测量仪采用白光干涉等光学技术，在不接触样品的前提下测量表面形貌。与沿单条轨迹扫描二维轮廓的触针式仪器不同，光学测量仪单次测量即可获取完整的三维表面数据，并同时输出符合 ISO 25178 标准的 R 参数（如 Ra、Rz）和面阵 S 参数（如 Sa、Sz）。

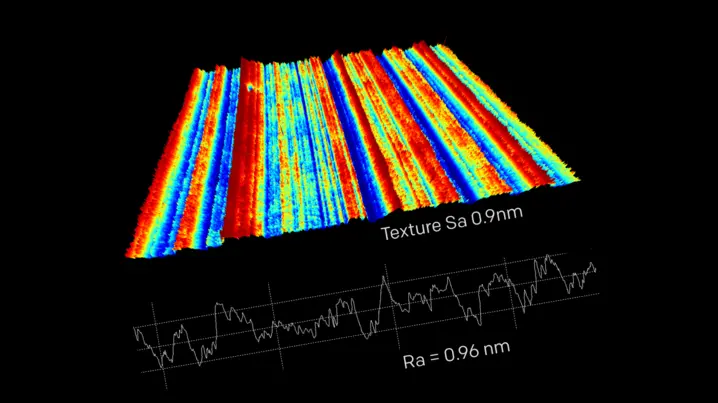

Ra 与 Sa 粗糙度参数有何区别？
Ra（算术平均粗糙度）是在单条二维轮廓线上测量得到的数值。而Sa是与之对应的三维参数，基于整个表面区域计算得出。根据 ISO 25178标准的定义，Sa 能够更全面、更具统计可靠性地表征表面粗糙度特征。
为什么选择非接触式光学测量而非触针式粗糙度测量？
非接触式光学测量消除了表面损伤的风险，支持完整的3D面阵分析而非单条轮廓线，实现亚纳米级垂直分辨率，单次扫描即可获取超过100万个数据点。它是精密表面、质量控制及研发应用的理想之选。
| 对比项 | 触针式 | 光学式 |
|---|---|---|
| 测量原理 | 接触式，单条2D轮廓 | 非接触式，面阵3D形貌 |
| 输出参数 | 仅R参数（Ra、Rz等） | R参数 + S参数（Ra、Sa、Sz等） |
| 分辨率 | 微米级 | 亚纳米级 |
| IISO 25178认证合规 | 否 | 是 |
| ISO 4287认证、13565认证、21920认证合规 | 是 | 是 |
| 磨损与维护 | 触针存在磨损，需定期更换 | 测量无磨损 |
| 重复性 | 良好，但受触针磨损影响 | 极高，稳定可靠 |
Polytec粗糙度测量仪符合哪些ISO标准？
Polytec粗糙度测量仪支持依据以下标准进行评估：ISO 25178认证（面阵表面纹理）、ISO 4287认证（轮廓法粗糙度）、ISO 13565认证（支承率）、ISO 21920认证（轮廓法）、ASME B46.1（表面纹理）
粗糙度测量仪适用于哪些用户？
- 质量控制实验室——需要符合最新国际标准的检测要求
- 高品质制造业——对精密表面处理与工艺过程有严苛需求
- 高校与教学实验室——满足教学与基础研究中的表面测量需求
- 研发部门——需要深入解析表面特性（如摩擦学分析等）
预约会议，与计量专家探讨您的检测需求
与我们的应用专家深入交流您的测量需求，共同探索最适合您检测任务的最佳方案——无论是初次技术交流、免费可行性研究，还是通过 PolyRent 租赁服务灵活获取设备。
需要更多功能？
如果您需要更强大的功能与扩展能力，Micro.View+ 将是您的理想选择：
- 更大尺寸、全电动载物台
- 高样品测量能力（最高 370 mm）
- 电动物镜转塔
- 闭环控制 + 焦点追踪器
- 彩色视图：增强可视化效果与缺陷检测能力
- 支持测头独立集成（在线集成）
欢迎了解我们的Micro.View系列，提供模块化配置方案与进阶自动化功能。如果您不确定哪款配置最适合，可通过以下方式获取支持：与专家交流、发起免费可行性研究，或通过 PolyRent 租赁系统先行试用。
