对远处结构的振动进行远程检测

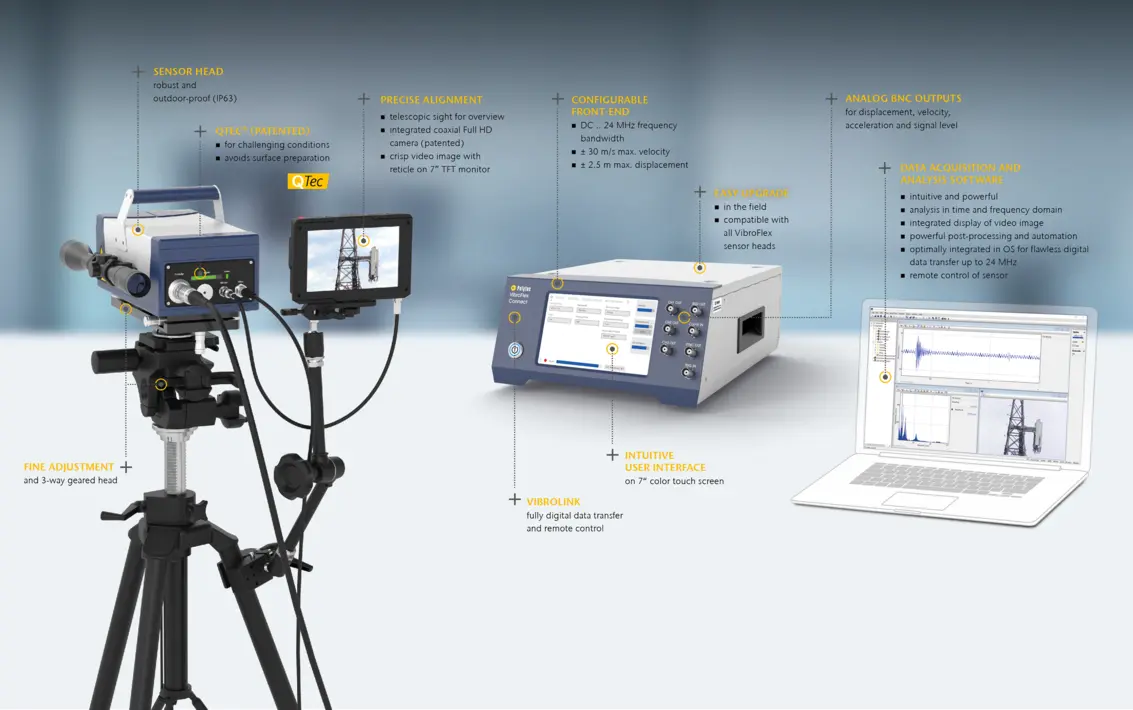

VibroFlex Range 这是一款专为远程分析振动结构、模型验证以及对500米以外的大型和远距离结构进行健康监测而设计的、适用于户外环境的长距离振动测量解决方案。该激光传感器可便捷地监测建筑物、运行中的机械设备及关键生产设施的结构动力学和稳定性，提供快速高效的现场测试解决方案。测得的固有频率和位移可用于健康监测或模拟模型的验证等。
亮点
//- 远程振动分析 > 500 米，具备激光级精度
- SWIR激光器和QTec® ，以实现最佳信噪比（SNR）
- 可在所有表面进行测量，即使是已腐蚀或脏污的结构也不例外
- 对偏远和危险区域的远程访问
- 真正的零赫兹性能，可精确测定固有频率
- 几分钟即可轻松完成设置，无需连接样品线缆和进行表面处理
- 获得专利的同轴高清摄像头，可实现精准瞄准
- 坚固耐用且适合户外使用的传感器（IP63）
只需对准并测量即可

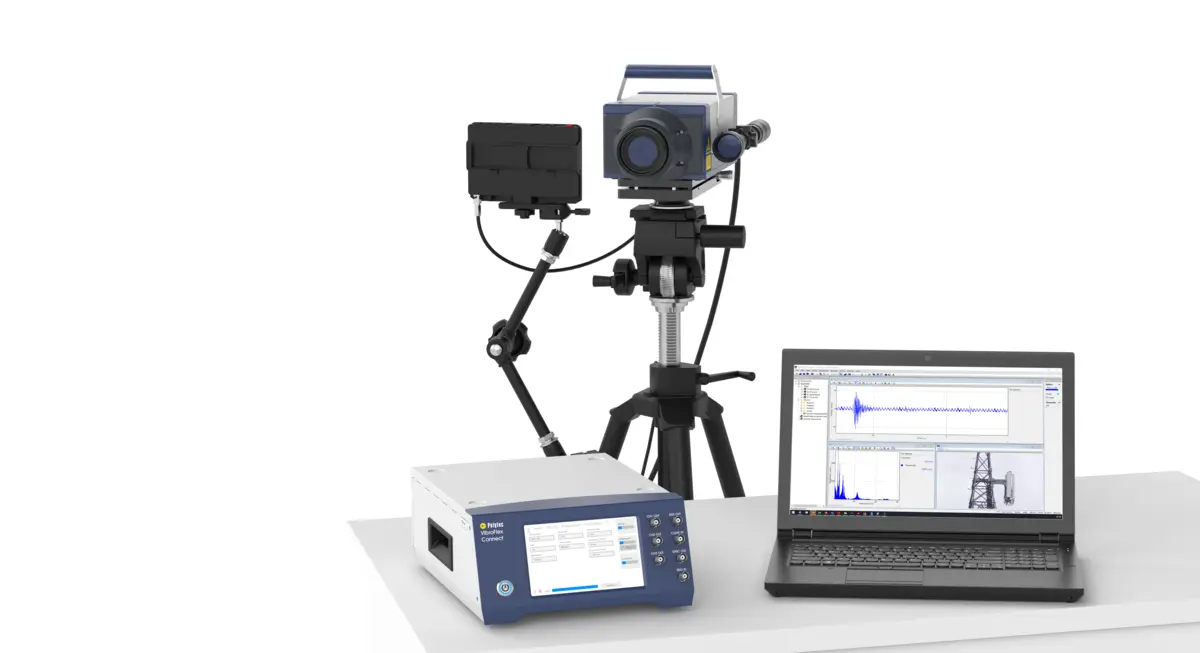

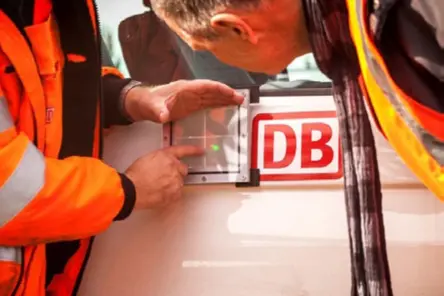

只需将传感器头安装在刚性三脚架上，利用齿轮云台和微调功能，通过目镜以及带十字线的无视差高分辨率摄像头图像，将激光束精确对准待测物体的特定特征。然后开始测量。借助VibSoft 数据采集软件，无论是在野外还是现场，您都可以随时随地立即分析测试数据。
振动测量与状态监测
VibroFlex Range 这是一款专用于对位移、速度和加速度进行高分辨率远程状态检测的专用工具，可避免繁琐的接触式传感器安装和布线工作。
典型应用领域涵盖基础设施、建筑以及工业和重型机械：

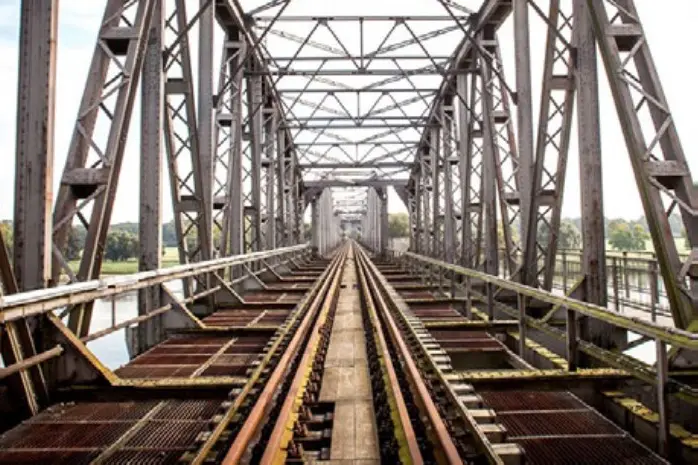

- 桥梁、建筑物及支撑结构
- 在用管线及管道的泄漏检测

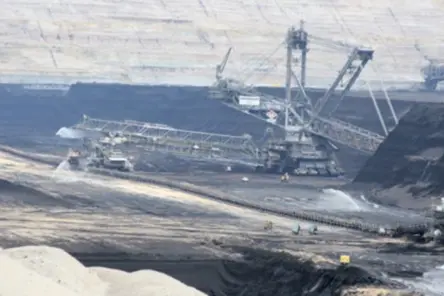

- 即使表面沾有污垢的采矿机械
- 炉体结构、管道或其他高温物体
- 位于危险区域（存在爆炸风险、高压、高温）的机械及工业设施
- 电线杆、输电线路、电气设备
- 受文物保护的历史建筑
即使在复杂结构上，也能获得可靠且有效的测量结果

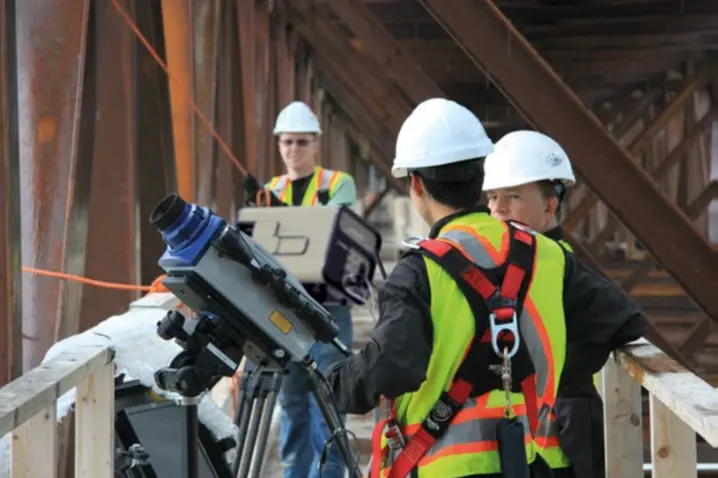

“我们定期使用Polytec激光测振仪对桥梁进行测量，该仪器专为长距离测量而设计。 凭借其长测距能力，我们能够安全地站在桥梁下方或一侧，同时记录受载结构中难以触及部位的挠度或振动频率。由于我们对测量结果的准确性充满信心，因此也会使用该振动计来验证其他测量系统数据的有效性。这使我们能够及早发现差异，并避免误判。”
阿尔弗雷德·莱希纳 //
奥地利技术研究院（AIT），维也纳
译自德语原文。
获得专利的QTec® 技术，在各种表面上均表现强劲
信号始终稳定，信噪比（SNR）提升20 dB，无需后处理即可获得更快、更清晰的结果：QTec®激光测振仪采用多路径干涉测量和接收分集技术，将不同视角的最佳读数进行重组，从而获得更快、更一致的结果，同时无需进行平均处理。这项安全的激光技术非常适合非破坏性检测（NDT）、生物医学、长距离位移测量、准静态位移测量以及振动台反馈控制等具有挑战性的应用。 获得专利且极具创新性的QTec® 技术，使振动测量比以往任何时候都更快、更简便、更可靠——从而获得最稳健、最明确的结果。
技术参数
| 属性 | 值 |
|---|---|
| 最大频率带宽 | 直流 – 32 MHz（Connect+） |
| 被测量 | 速度、位移、加速度 |
| 最大振动速度 | ±30 m/s |
| 速度量程 | ±1 毫米/秒 – ±30 米/秒 |
| 最佳速度分辨率 | 4 nm/s/√Hz |
| 最佳位移分辨率 | < 230 fm/√Hz |
| 最大加速度 | 100,000 km/s² |
| 信号处理 | 基于FPGA |
| 属性 | 值 |
|---|---|
| 光学设计 | QTec® 多路径干涉仪 |
| 测量激光器 | 1550 nm（短波红外，不可见红外） |
| 测量激光功率 | < 10 mW |
| 导引激光（目标光束） | 520 nm，绿色 |
| 激光安全等级 | 2级 |
| 工作距离 | 5 米 .. > 500 米 |
| 聚焦 | 手动 |
| 集成摄像头 | 全高清 1920×1080 像素（同轴） |
所有输出均通过 FrontendConnect+实现
| 属性 | 值 |
|---|---|
| 工作温度 | 0 ... +40 °C |
| 相对湿度 | 最大 80%，无冷凝 |
| 防护等级 | IP63 |
| 功耗 | 约 < 20 W |
| 重量 | 8.7 公斤 |
| 尺寸（长 x 宽 x 高） | 435 × 171 × 175 毫米 |
点击此处查看 Connect+ 前端的技术特性
相关产品

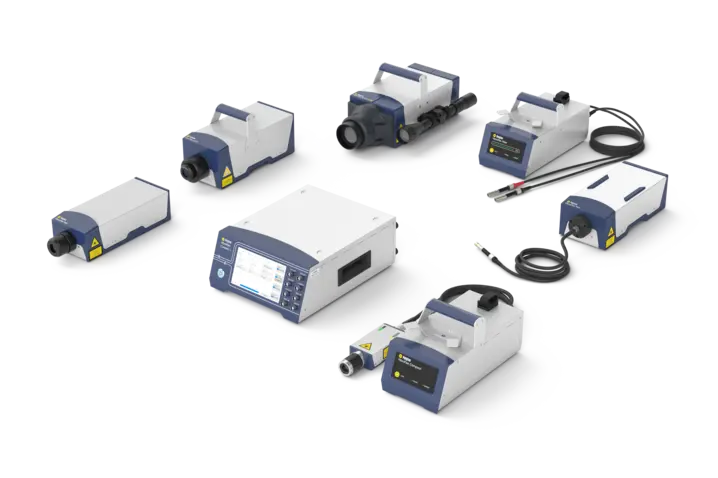

VibroFlex
