VibroFlex 纤维
在狭小空间内测量振动

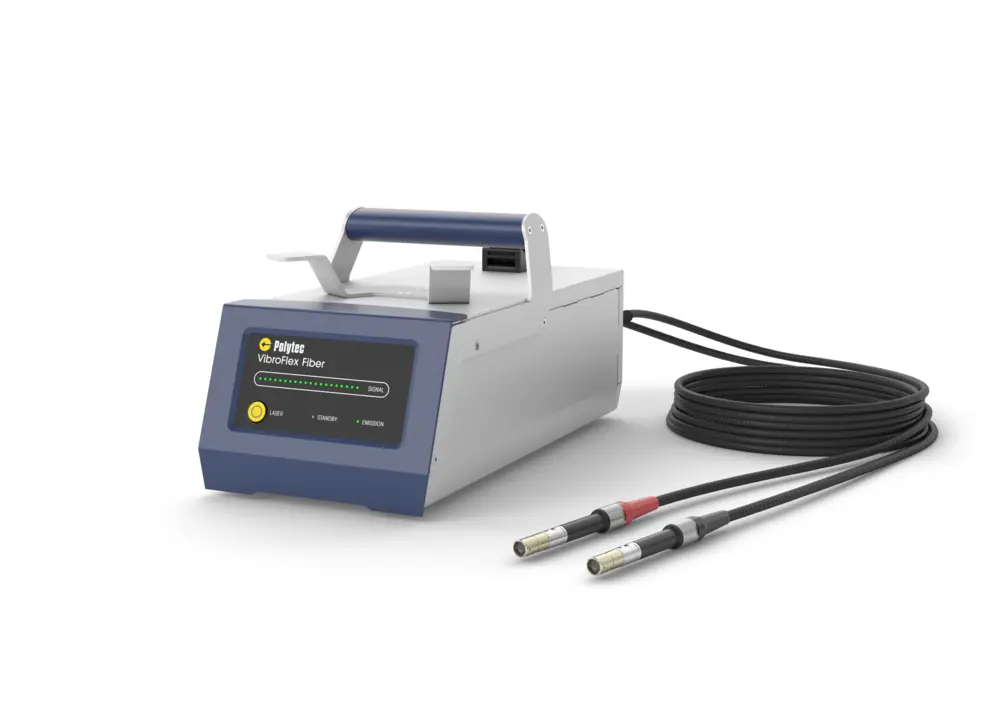

VibroFlex Fiber 是一款光纤振动计传感器头，特别适用于短测量距离。通过使用柔性且纤细的光纤电缆，即使几乎无法触及的测量点也能轻松到达。此外，VibroFlex Fiber 传感器头还支持差分测量，即能够采集两个样点之间的相对位移。 差分干涉仪在光信号路径中便已分离出不同的运动矢量，从而能够实现高分辨率测量，并具备固有的绝对相位稳定性。因此，VibroFlex Fiber 能够从剧烈振动的结构中提取出部件的微小振动。
VibroFlex ——这正是激光振动测量所具备的卓越灵活性。
//
亮点
- 直径仅为10毫米的小型光纤头可抵达难以触及的测量点
- 差分光学技术可检测两个测量点之间的相对运动
- 在两个测量点之间
- 也可用于单点测量
- 多功能光学配件
- 用于微小结构的微米级激光测量点
//
技术参数
凭借其纤薄且柔韧的光纤电缆，VibroFlex Fiber 传感器头非常适合短工作距离以及在难以触及的位置进行测量。此外，VibroFlex Fiber 支持差分测量，例如两个点之间的相对位移。
差分干涉仪直接在光信号路径中分离不同的振动矢量，从而实现具有绝对相位保真度的高分辨率测量。这使得VibroFlex Fiber 能够检测到高度不稳定或振动结构上最微小的部件振动。
| 属性 | 值 |
|---|---|
| 最大频率带宽 | 直流 – 32 MHz（Connect+） |
| 被测量 | 速度、位移、加速度 |
| 最大振动速度 | ±12 m/s |
| 速度量程 | ±1 毫米/秒 – ±12 米/秒 |
| 最佳速度分辨率 | 4 nm/s/√Hz |
| 最佳位移分辨率 | < 45 fm/√Hz |
| 最大加速度 | 100.000 km/s² |
| 信号处理 | 基于FPGA |
| 属性 | 值 |
|---|---|
| 光学设计 | 差分光纤干涉仪 |
| 测量激光 | 633 nm（氦氖激光，可见红光） |
| 测量激光功率 | < 1 mW |
| 导引激光（目标光束） | HeNe = 测量激光 |
| 激光安全等级 | 2级 |
| 工作距离 | 60 毫米 .. 3 米 |
| 对焦 | 手动（光纤头） |
所有输出均通过 FrontendConnect+实现
| 属性 | 值 |
|---|---|
| 工作温度 | +5 ... +40 °C |
| 相对湿度 | 最大 80%，无冷凝 |
| 防护等级 | IP40 |
| 功耗 | 约 < 15 W |
| 重量 | 5 公斤（激光单元） |
| 尺寸（长×宽×高） | 319 × 155 × 163 毫米 |
点击此处查看 Connect+ 前端的技术特性
