表面纹理参数可能会影响零部件的性能、外观、摩擦、耐腐蚀性、疲劳行为，进而影响其功能。因此，表面质量和特征对各类产品都产生影响，无论是工业机械和系统、医疗设备还是消费品。表面纹理在制造业、汽车业、航空航天业和电子业等众多行业中都至关重要。
表面粗糙度的定义及ISO标准
在表面计量学中，表面粗糙度的定义和表征采用多种参数和标准，其中包括国际标准化组织（ISO）制定的标准。与表面粗糙度定义和测量相关的ISO标准包括ISO 4287 、25178以及新发布的ISO 21920 。
ISO 4287
本标准规定了与表面粗糙度相关的术语、定义和参数。它为理解表面粗糙度术语和触觉测量方法提供了全面的指南。
ISO 25178
本标准规定了采用面（3D）测量技术（如接触式轮廓仪、色散共焦测量仪、相干扫描干涉仪和焦距变化法）测量表面纹理的方法。本标准引入了Sa （算术平均高度）和Sq （均方根高度）等参数，用于表征3D表面纹理。
新ISO 21920
本系列共分三部分，取代了部分标准（其中一些已有数十年历史），整合了相关信息，并在许多领域提供了更清晰的说明。同时，该系列还与美国ASME标准以及ISO 25178 （关于表面处理的标准）实现了协调统一。
下载关于……的独家指南ISO 21920
阅读这篇关于技术图纸相关性的独家全文论文（需登录）（取代 ISO 1302），了解为何ISO 21920 不仅包含Ra 的内容（取代ISO 4287 和ISO 13565-2/-3），以及如何获得有效的测量结果（取代 ISO 4288）。
利用光学和触觉轮廓测量技术表征（3D）纹理
测量表面纹理的方法有多种：
- 光学、非接触式测量
- 以及接触式、基于测线的测量方法。
无论采用何种测量方法，ISO标准都为表面粗糙度的表征和规定提供了统一的框架。
表面触感测量
接触式表面轮廓仪通过测针或探头物理接触被测材料的表面。测针沿表面移动，记录移动过程中的高度变化。此类轮廓仪用于测量表面粗糙度及纹理参数，例如Ra 、Rz 和Rq 。它们通常适用于各种表面，包括透明或不透明的表面。 接触式测量通过与表面直接接触，对详细的表面特征进行分析。然而，接触式轮廓仪可能会损坏脆弱或柔软的表面，且在测量大面积或整个区域时，测量过程往往耗时且速度较慢。此外，测针容易磨损，导致随时间推移测量结果出现偏差。
3D纹理的光学扫描

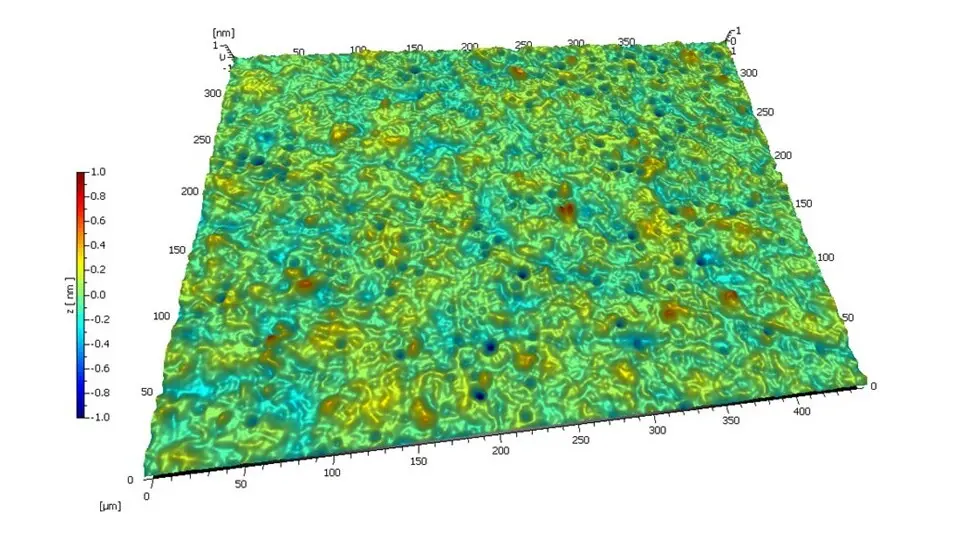

白光轮廓仪 或称相干扫描干涉仪，是一种光学表面轮廓仪，采用非接触式测量方法，无需物理接触表面即可可靠地采集三维表面形貌数据。该设备非常适合测量三维表面粗糙度参数和纹理，例如Sa 和Sq ，同时也适用于捕捉详细的表面结构和形状。
光学轮廓仪属于无损检测设备，适用于包括易碎或精密表面在内的各类表面。在测量较大表面面积时，其测量速度也更快。然而，光学轮廓仪在测量光亮表面和弯曲表面时可能存在局限性。总而言之，选择光学或接触式表面轮廓测量方法取决于具体应用、被测表面的类型、所需精度及其他因素。这两种方法各有其优势和局限性。

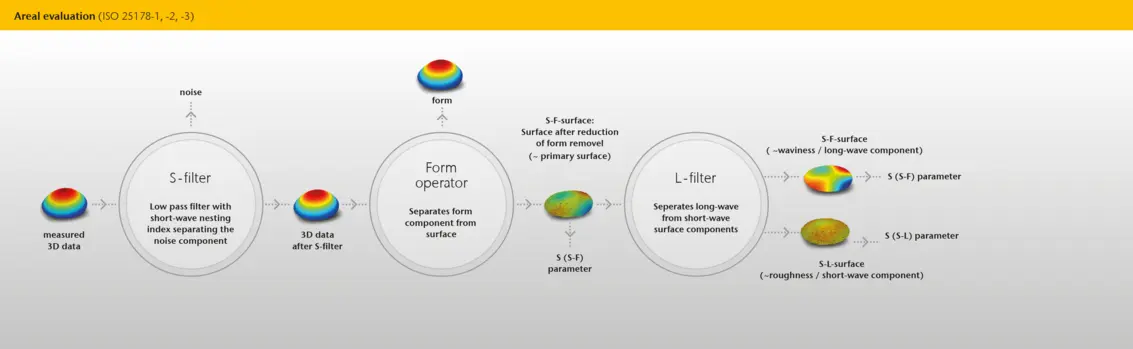

轮廓和面积表面评估的ISO标准
关于基于面积或剖面的表面评估的测量链，详见ISO 25178 或ISO 4287 ，两者在某些细节上有所不同。
WLI 用于测量表面粗糙度和纹理的解决方案
TopMap 光学轮廓仪通过大面积扫描技术，基于精确的高度数据提供三维纹理测量数据，可实现快速、可重复的测量并获得可靠的结果。欢迎联系我们，获取免费演示和可行性研究！
表面粗糙度仪
Polytec表面粗糙度测量仪是迈入3D表面计量的入门级光学轮廓仪，Micro.View系列专为触针式用户升级打造。高性价比预配置，支持R参数与S参数评估，符合ISO标准。非接触式测量，亚纳米分辨率，可选电动载物台与以旧换新升级保障。
Micro.View
Micro.View是一款紧凑型台式光学轮廓仪，操作简便。作为高性价比的检测工具，它可对精密加工表面进行亚纳米级分辨率的检测，适用于粗糙度、微观结构及其他表面细节的评估。
Micro.View+
Micro.View+ 是一款基于显微镜平台的高端表面轮廓仪，支持自动化操作与彩色成像。其能够实现与操作人员无关的、高重复性的粗糙度与纹理分析，可同时满足实验室研发与生产现场的质量控制需求。
